Diagram Alir IPAL MBG Sesuai Kepmen LH 2760 Tahun 2025

Diagram alir IPAL MBG menjadi panduan penting bagi pengelola Satuan Pelayanan Pemenuhan Gizi atau SPPG dalam memahami urutan pengolahan air limbah. Kegiatan dapur MBG menghasilkan air bekas pencucian bahan pangan, peralatan masak, ompreng, lantai, dan aktivitas pekerja. Air tersebut dapat membawa minyak, lemak, sisa organik, deterjen, padatan, serta mikroorganisme. Karena itu, air limbah tidak cukup hanya ditampung atau dilewatkan melalui satu bak sebelum dibuang.

Keputusan Menteri Lingkungan Hidup/Kepala Badan Pengendalian Lingkungan Hidup Nomor 2760 Tahun 2025 menetapkan baku mutu dan standar teknologi pengolahan air limbah domestik untuk kegiatan SPPG. Regulasi tersebut mewajibkan pengelolaan air limbah sebelum dialirkan menuju media air, drainase, atau irigasi. Lampirannya juga memuat contoh skema proses, perhitungan timbulan air limbah, ukuran minimum unit, serta persyaratan teknologi MBBR.

Dengan memahami diagram alir IPAL MBG, pengelola dapat menilai apakah instalasi yang direncanakan memiliki proses pengolahan yang lengkap. Skema yang jelas membantu operator mengenali fungsi setiap bak dan memantau kualitas air olahan.

Apa yang Dimaksud dengan IPAL MBG?

IPAL MBG adalah instalasi yang mengolah air limbah domestik dari kegiatan Program Makan Bergizi Gratis, khususnya aktivitas SPPG. Sumbernya dapat berasal dari dapur, pencucian bahan makanan, pencucian alat, pembersihan area kerja, toilet, dan kegiatan pekerja. Karakter air limbah dapur biasanya dipengaruhi oleh minyak, lemak, sisa makanan, bahan organik, deterjen, dan padatan tersuspensi.

IPAL dapur SPPG harus dirancang berdasarkan debit dan karakter limbah yang nyata. Tangki besar belum tentu efektif apabila proses biologinya tidak berjalan. Sebaliknya, teknologi yang baik tidak akan optimal apabila grease trap jarang dibersihkan, suplai udara tidak mencukupi, atau lumpur tidak dikendalikan.

Estimated reading time: 20 menit

Pengertian dan Dasar Hukum Diagram Alir IPAL MBG

Diagram alir bukan sekadar gambar beberapa tangki yang dihubungkan dengan pipa. Diagram tersebut menunjukkan perjalanan air limbah sejak keluar dari dapur hingga menjadi air olahan. Setiap unit memiliki fungsi berbeda dan harus bekerja sebagai satu sistem. Jika satu tahapan gagal, beban pencemar akan berpindah ke proses berikutnya.

Mengapa Kepmen LH Nomor 2760 Tahun 2025 Menjadi Rujukan?

Nama resmi regulasi ini adalah Keputusan Menteri Lingkungan Hidup/Kepala Badan Pengendalian Lingkungan Hidup Nomor 2760 Tahun 2025. Regulasi tersebut membahas baku mutu, standar teknologi pengolahan air limbah domestik, dan pengelolaan sampah dari kegiatan SPPG. Dokumen ini menjadi rujukan teknis agar pelayanan gizi berjalan tanpa mengabaikan perlindungan lingkungan.

Salah satu kewajiban yang ditekankan adalah melakukan pengelolaan air limbah domestik yang dihasilkannya sebelum dilakukan pembuangan air limbah. Kutipan tersebut menegaskan bahwa pembuangan langsung bukan pilihan. Pengelola perlu menyediakan rangkaian proses yang mampu menurunkan beban pencemar dan menghasilkan efluen sesuai baku mutu.

Karena kondisi setiap SPPG berbeda, jumlah porsi, pekerja, pola pencucian, lahan, dan tujuan pembuangan harus diperiksa. Dengan demikian, rancangan dapat dioperasikan secara stabil.

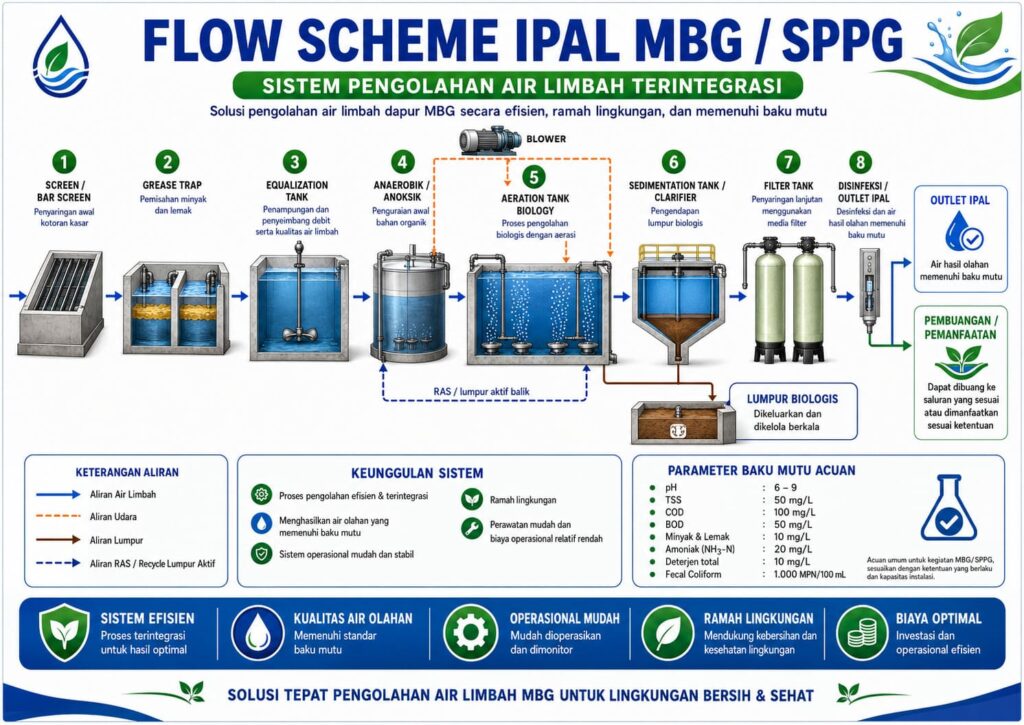

Tahapan Diagram Alir IPAL MBG Sesuai Regulasi

Lampiran standar teknologi Kepmen LH Nomor 2760 Tahun 2025 memperlihatkan urutan dari masukan limbah, pemisah minyak dan lemak, ekualisasi, proses anaerobik atau anoksik, proses aerobik, clarifier atau sedimentasi, desinfeksi, bak efluen, lalu air olahan. Urutan ini menunjukkan bahwa pengolahan utama tidak berhenti pada grease trap atau filtrasi. Proses biologis dan pemisahan lumpur tetap menjadi bagian penting.

Pemisahan Minyak Lemak dan Ekualisasi

Tahap pertama pada alur proses IPAL MBG adalah unit pemisah minyak dan lemak atau grease trap. Fungsinya menahan lemak terapung, minyak, dan sebagian padatan kasar sebelum masuk ke proses berikutnya. Pemisahan sejak awal membantu mencegah lapisan lemak menyumbat pipa, mengganggu pompa, serta menghambat perpindahan oksigen.

Grease trap harus mudah dibuka dan dibersihkan. Lemak yang menumpuk dapat terbawa ke bak berikutnya dan meningkatkan beban biologis.

Setelah minyak dan lemak dipisahkan, air masuk ke bak ekualisasi. Unit ini meratakan fluktuasi debit dan konsentrasi pencemar. Aktivitas pencucian SPPG tidak berlangsung konstan selama dua puluh empat jam. Ekualisasi membantu mengirimkan air menuju proses biologis dengan aliran yang lebih stabil.

Proses Anaerobik, Anoksik, dan Aerobik

Setelah ekualisasi, air limbah memasuki proses anaerobik atau anoksik. Pada kondisi tersebut, mikroorganisme menguraikan sebagian bahan organik tanpa suplai oksigen bebas yang tinggi. Zona anoksik juga dapat membantu pengurangan senyawa nitrogen apabila sistem dirancang dengan sirkulasi dan kondisi operasi yang tepat.

Air kemudian dialirkan ke proses aerobik. Blower dan diffuser memasok udara agar mikroorganisme aerob dapat menguraikan bahan organik. Kepmen LH Nomor 2760 Tahun 2025 memberi contoh penggunaan Moving Bed Biofilm Reactor atau MBBR. Dokumen itu juga menekankan bahwa kebutuhan aerasi perlu memperhatikan kebutuhan oksigen biologis dan udara untuk menggerakkan media MBBR.

Gelembung udara saja belum menjamin proses berjalan baik. Operator perlu memastikan udara merata, media bergerak, dan tidak terjadi zona mati.

Clarifier, Desinfeksi, dan Bak Efluen

Dari bak aerobik, campuran air dan biomassa mengalir menuju clarifier atau bak sedimentasi. Di unit ini, lumpur biologis dipisahkan melalui pengendapan. Air yang lebih jernih bergerak ke tahap berikutnya, sedangkan lumpur harus dikendalikan. Pada sistem tertentu, sebagian lumpur dapat dikembalikan sebagai return activated sludge, sedangkan kelebihannya dikeluarkan secara berkala.

Setelah sedimentasi, air memasuki unit desinfeksi untuk mengurangi mikroorganisme indikator. Jika menggunakan klorinasi, dosis dan waktu kontak harus dikendalikan agar efektif tanpa menghasilkan sisa klorin berlebihan. Air selanjutnya ditampung di effluent tank sebagai titik pemeriksaan akhir sebelum dibuang atau dimanfaatkan sesuai ketentuan yang berlaku.

Tahapan IPAL SPPG bekerja secara berantai. Grease trap melindungi proses berikutnya, ekualisasi menstabilkan beban, proses biologi menguraikan pencemar, clarifier memisahkan lumpur, dan desinfeksi mengendalikan mikroorganisme.

Diagram alir IPAL MBG bukan sekadar urutan bak pengolahan, tetapi panduan teknis untuk memastikan air limbah SPPG diolah secara bertahap, mudah dipantau, dan diarahkan memenuhi baku mutu lingkungan

Toya Arta Sejahtera. (2026). Diagram Alir IPAL MBG Sesuai Kepmen LH/Kepala BPLH Nomor 2760 Tahun 2025.

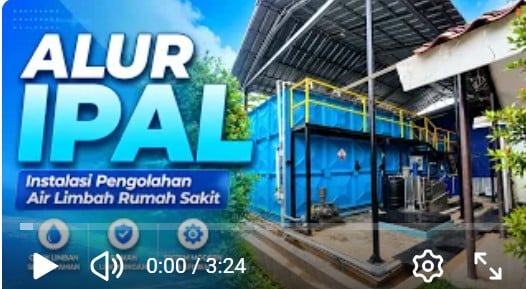

Tonton Video Seputar Diagram Alir IPAL MBG

Cara Menentukan Kapasitas dan Kinerja IPAL MBG

Kapasitas tidak sebaiknya ditentukan hanya berdasarkan jumlah tangki atau perkiraan visual. Perencana perlu menghitung timbulan air limbah, jumlah pekerja, faktor keamanan, beban pencemar, dan pola operasi. Data meter air sangat membantu karena penggunaan air setiap SPPG dapat berbeda. Hasil pengukuran memberi dasar untuk menentukan kapasitas pompa, volume bak, kebutuhan udara, dan waktu tinggal.

Menghitung Timbulan Air Limbah Secara Tepat

Kepmen LH Nomor 2760 Tahun 2025 memberikan contoh perhitungan menggunakan timbulan 7,5 liter per porsi per hari, kebutuhan pekerja 20 liter per orang per hari, dan safety factor 10 persen. Contoh tersebut menghasilkan pembulatan kapasitas 10 sampai 50 meter kubik per hari untuk paket 1.000 sampai 5.000 porsi. Angka itu perlu dipahami sebagai contoh standar, sedangkan desain akhir tetap harus memeriksa kondisi nyata dan sumber air limbah.

Cara menentukan kapasitas dimulai dengan mencatat jumlah porsi maksimal, jumlah pekerja, dan seluruh sumber pemakaian air. Selanjutnya, lakukan pengukuran selama periode operasional normal. Setelah itu, pisahkan pemakaian air yang tidak masuk ke saluran IPAL. Terakhir, tambahkan faktor keamanan yang wajar agar sistem mampu menangani kenaikan debit.

Data yang terlalu kecil membuat waktu tinggal berkurang. Sebaliknya, kapasitas terlalu besar tanpa pengaturan aliran dapat membuat proses biologis tidak efisien.

Memastikan Setiap Unit Bekerja Sesuai Fungsi dalam Diagram Alir

Kinerja IPAL MBG tidak dapat dinilai hanya dari air yang terlihat jernih. Pemeriksaan perlu mencakup grease trap, level ekualisasi, suplai udara, pergerakan media, pembentukan lumpur, pengendapan, dosis desinfeksi, dan kualitas efluen. Air bening masih dapat memiliki BOD, COD, amonia, deterjen, atau bakteri yang tinggi.

Regulasi menetapkan parameter baku mutu berdasarkan klasifikasi debit. Parameter tersebut mencakup pH, BOD, COD, TSS, amonia, deterjen total, minyak dan lemak, sisa klorin pada kondisi tertentu, serta fecal coliform. Oleh sebab itu, pengujian laboratorium tetap diperlukan untuk membuktikan hasil pengolahan.

Operator perlu mengenali tanda gangguan. Luapan dapat menunjukkan sumbatan, bau dapat menandakan kekurangan oksigen, dan endapan pada efluen dapat menunjukkan gangguan clarifier.

Panduan Penerapan dan Pemeliharaan Diagram Alir IPAL MBG

Penerapan skema yang benar harus dimulai sejak survei. Lokasi sumber limbah, elevasi saluran, kapasitas listrik, ruang perawatan, akses penyedotan lumpur, titik sampling, dan jalur pembuangan perlu diperiksa. Desain yang mudah dirawat biasanya lebih stabil.

Panduan Operasional dari Inlet sampai Outlet

Panduan pengoperasian dimulai dari pengendalian sumber. Sisa makanan padat harus dicegah masuk ke saluran. Setelah itu, grease trap diperiksa dan dibersihkan sesuai tingkat penumpukan. Bak ekualisasi dijaga agar pompa, pelampung, dan sistem pengaduk bekerja normal. Pada proses biologis, blower dijalankan sesuai kebutuhan, diffuser diperiksa, dan kondisi lumpur diamati.

Selanjutnya, operator memeriksa clarifier agar endapan tidak ikut keluar. Lumpur berlebih dikeluarkan dengan jadwal terukur. Unit desinfeksi kemudian diperiksa agar dosis dan waktu kontak sesuai. Pada tahap akhir, kondisi effluent tank, debit keluaran, bau, warna, dan titik sampling harus dipastikan tetap baik.

Catatan harian membantu menemukan perubahan lebih awal. Data dapat meliputi jam blower, kondisi pompa, pembersihan grease trap, pembuangan lumpur, bahan desinfeksi, dan hasil uji.

Pemantauan, Evaluasi, dan Perbaikan Berkelanjutan Sesuai Diagram Alir IPAL MBG

IPAL perlu dievaluasi berdasarkan data, bukan hanya kesan visual. Pengujian laboratorium menunjukkan kemampuan proses mengendalikan pencemar. Pemeriksaan peralatan memastikan instalasi masih bekerja sesuai desain. Sementara itu, evaluasi debit membantu menentukan apakah kapasitas masih memadai ketika jumlah porsi meningkat.

BGN juga menegaskan bahwa SPPG bertanggung jawab mengelola air limbah domestik dari kegiatan operasional. Informasi resmi BGN menyebut perlunya sarana IPAL dan pemantauan kualitas air limbah secara berkala agar hasil pengolahan tetap memenuhi standar.

Diagram alir IPAL MBG akhirnya berfungsi sebagai peta kerja bagi pemilik, pengelola SPPG, konsultan, kontraktor, operator, dan pengawas. Namun, gambar saja tidak cukup. Instalasi harus dihitung dengan benar, dibangun sesuai spesifikasi, dioperasikan oleh personel yang memahami proses, dan diuji untuk memastikan hasilnya.

Toya Arta Sejahtera menyediakan layanan konsultasi, survei, desain, fabrikasi, pemasangan, pengujian, serta pelatihan operator IPAL SPPG. Setiap rancangan disesuaikan dengan debit, karakter air limbah, kondisi lokasi, kebutuhan operasional, dan rujukan Kepmen LH Nomor 2760 Tahun 2025.

Cara Menerapkan Diagram Alir IPAL MBG pada SPPG

Penerapan diagram alir IPAL MBG harus dimulai dari pemeriksaan sumber air limbah, perhitungan kapasitas, penentuan tahapan pengolahan, hingga pemantauan kualitas air olahan. Panduan ini membantu pengelola SPPG memahami cara merencanakan sistem pengolahan air limbah yang sesuai dengan kondisi lapangan dan mengacu pada Kepmen LH/Kepala BPLH Nomor 2760 Tahun 2025. Peralatan dan data yang diperlukan yaitu Data jumlah porsi, jumlah pekerja, catatan pemakaian air, denah lokasi, data sumber air limbah, hasil survei elevasi, serta hasil uji laboratorium jika tersedia.

Cara Merawat IPAL MBG agar Alur Proses IPAL SPPG Tetap Optimal

Perawatan IPAL MBG perlu dilakukan secara teratur agar setiap tahapan pengolahan air limbah SPPG dapat bekerja sesuai fungsinya. Meskipun diagram alir IPAL MBG sudah dirancang dengan benar, kualitas air olahan dapat menurun apabila grease trap tidak dibersihkan, blower berhenti, lumpur menumpuk, atau proses desinfeksi tidak dikontrol. Oleh karena itu, pengelola SPPG perlu melakukan pemeriksaan harian, pemeliharaan berkala, serta evaluasi kualitas air olahan.

Perawatan Grease Trap pada Diagram Alir IPAL MBG

Grease trap merupakan unit awal dalam diagram alir IPAL MBG yang berfungsi memisahkan minyak, lemak, dan padatan kasar dari air limbah dapur SPPG. Unit ini perlu diperiksa secara rutin karena penumpukan lemak dapat menghambat aliran dan meningkatkan beban pencemar pada proses biologis.

Pembersihan dilakukan dengan mengangkat lapisan minyak dan lemak yang mengapung. Padatan yang mengendap juga perlu dikeluarkan agar volume efektif grease trap tidak berkurang. Setelah pembersihan, operator harus memastikan pipa masuk dan pipa keluar tidak mengalami penyumbatan.

Grease trap yang terawat membantu menjaga kestabilan alur proses IPAL MBG. Selain itu, unit biologis dapat bekerja lebih efektif karena sebagian besar minyak dan lemak telah dipisahkan sejak awal.

Pemeriksaan Bak Ekualisasi dalam Tahapan IPAL SPPG

Bak ekualisasi merupakan bagian penting dalam tahapan IPAL SPPG karena berfungsi menampung dan menstabilkan debit air limbah. Pemeriksaan unit ini mencakup kondisi pompa, pelampung otomatis, level air, pipa, dan sistem pengadukan apabila tersedia.

Pompa harus mengalirkan air limbah secara bertahap agar proses biologis tidak menerima beban secara mendadak. Jika pompa bekerja terlalu cepat, waktu tinggal pengolahan dapat berkurang. Sebaliknya, pompa yang tidak bekerja dapat menyebabkan air limbah meluap.

Operator juga perlu memperhatikan bau dari bak ekualisasi. Bau yang sangat kuat dapat menunjukkan bahwa air limbah terlalu lama mengendap tanpa pengadukan atau suplai udara yang cukup.

Pemeliharaan Sistem Aerasi pada Proses Pengolahan Air Limbah SPPG

Sistem aerasi menjadi bagian utama dalam proses pengolahan air limbah SPPG karena menyediakan oksigen bagi mikroorganisme aerob. Pemeriksaan perlu dilakukan pada blower, diffuser, pipa udara, sambungan, dan media biologis apabila sistem menggunakan teknologi MBBR.

Blower harus bekerja sesuai jadwal operasional. Suara tidak normal, getaran berlebihan, suhu tinggi, atau tekanan udara yang menurun perlu segera diperiksa. Filter udara blower juga harus dibersihkan secara berkala agar aliran udara tidak terhambat.

Diffuser yang tersumbat dapat menyebabkan distribusi udara tidak merata. Kondisi tersebut membuat sebagian area bak kekurangan oksigen dan berpotensi menghasilkan bau. Pada sistem MBBR, media biologis juga harus bergerak dengan baik agar proses penguraian bahan organik berlangsung optimal.

Pengendalian Lumpur pada Bak Sedimentasi IPAL MBG

Bak sedimentasi IPAL MBG berfungsi memisahkan lumpur biologis dari air hasil proses aerasi. Lumpur yang mengendap tidak boleh dibiarkan menumpuk terlalu lama karena dapat membusuk, mengapung, dan terbawa menuju bak air olahan.

Operator harus memeriksa kejernihan air pada bagian atas bak sedimentasi. Jika banyak lumpur ikut keluar, kemungkinan terjadi gangguan pengendapan, debit terlalu besar, atau jumlah lumpur dalam sistem terlalu tinggi.

Sebagian lumpur dapat dikembalikan menuju proses biologis sebagai return activated sludge sesuai rancangan IPAL. Sementara itu, lumpur berlebih harus dikeluarkan secara terukur agar jumlah mikroorganisme tetap seimbang.

Pemantauan Desinfeksi dan Air Olahan IPAL SPPG

Desinfeksi pada IPAL SPPG bertujuan mengurangi mikroorganisme sebelum air olahan dialirkan menuju titik pembuangan. Operator perlu memeriksa ketersediaan bahan desinfektan, kondisi dosing pump, aliran pipa, dan waktu kontak pada bak desinfeksi.

Dosis yang terlalu rendah dapat membuat proses desinfeksi tidak efektif. Namun, dosis yang terlalu tinggi dapat menyebabkan sisa klorin berlebihan. Karena itu, pemberian bahan desinfektan harus disesuaikan dengan debit dan kualitas air.

Air pada effluent tank perlu diperiksa berdasarkan warna, bau, kejernihan, dan keberadaan endapan. Meskipun terlihat jernih, air olahan tetap perlu diuji di laboratorium untuk mengetahui kadar BOD, COD, TSS, amonia, deterjen, minyak dan lemak, serta fecal coliform.

Evaluasi Kinerja IPAL MBG Sesuai Baku Mutu Air Limbah

Evaluasi kinerja IPAL MBG dilakukan dengan membandingkan hasil uji laboratorium terhadap baku mutu air limbah yang berlaku. Jika hasil pengujian belum memenuhi ketentuan, operator perlu memeriksa kembali setiap tahapan dalam diagram alir IPAL MBG.

Nilai BOD dan COD yang tinggi dapat menunjukkan bahwa proses biologis belum optimal. TSS yang tinggi dapat berkaitan dengan gangguan sedimentasi. Amonia yang tinggi dapat menunjukkan suplai oksigen, waktu tinggal, atau kondisi mikroorganisme belum mencukupi.

Sementara itu, kadar minyak dan lemak yang tinggi dapat menunjukkan bahwa grease trap tidak bekerja dengan baik. Hasil evaluasi tersebut perlu digunakan sebagai dasar perbaikan operasional dan pemeliharaan IPAL SPPG.

Jadwal Perawatan IPAL MBG untuk Operasional SPPG

Jadwal perawatan IPAL MBG perlu disusun berdasarkan kondisi setiap unit, beban air limbah, jumlah porsi, dan jam operasional SPPG. Grease trap dapat diperiksa setiap hari, sedangkan pompa, blower, diffuser, bak sedimentasi, serta unit desinfeksi perlu diperiksa secara berkala.

Setiap kegiatan perawatan sebaiknya dicatat dalam logbook operator. Catatan tersebut membantu pengelola mengetahui waktu pembersihan, kerusakan peralatan, pengeluaran lumpur, penggunaan bahan desinfektan, dan perubahan kualitas air olahan.

Dengan jadwal pemeliharaan yang konsisten, alur proses IPAL MBG dapat bekerja lebih stabil, mudah dikendalikan, dan mampu menghasilkan air olahan sesuai persyaratan lingkungan.

Konsultasikan desain Diagram Alir IPAL MBG bersama tim teknis Toya Arta Sejahtera

Setiap SPPG memiliki jumlah porsi, debit air limbah, kondisi lahan, dan kebutuhan pengolahan yang berbeda. Karena itu, diagram alir IPAL MBG perlu disusun berdasarkan data lapangan agar setiap tahapan proses dapat bekerja secara optimal, mudah dirawat, dan diarahkan untuk memenuhi baku mutu lingkungan.

Toya Arta Sejahtera siap membantu mulai dari konsultasi teknis, survei lokasi, perhitungan kapasitas, penyusunan diagram alir IPAL MBG, desain proses, fabrikasi unit, pemasangan, hingga pelatihan operator IPAL SPPG. Hubungi kami untuk survei, evaluasi instalasi, atau perencanaan IPAL MBG yang efektif, mudah dirawat, dan berorientasi pada pemenuhan baku mutu.

Seberapa Penting memahami Diagram Alir Ipal MBG termasuk urutan proses ?

Diagram alir IPAL MBG membantu pengelola SPPG memahami setiap tahapan pengolahan air limbah secara lebih terarah, mulai dari pemisahan minyak dan lemak, ekualisasi, proses biologis, sedimentasi, desinfeksi, hingga bak air olahan. Namun, keberhasilan sistem tidak hanya ditentukan oleh susunan proses, tetapi juga oleh ketepatan kapasitas, kualitas instalasi, kedisiplinan operator, dan pemeliharaan secara berkala. Dengan perencanaan yang mengacu pada Kepmen LH/Kepala BPLH Nomor 2760 Tahun 2025, IPAL MBG dapat bekerja lebih stabil, mudah dipantau, serta diarahkan untuk menghasilkan air olahan yang memenuhi baku mutu lingkungan. Oleh karena itu, setiap SPPG sebaiknya menggunakan desain IPAL yang disesuaikan dengan debit, karakter air limbah, kondisi lahan, dan kebutuhan operasional di lokasi.
